PQM-710电能质量分析仪

品牌：波兰SONEL(索耐)
分类：谐波测试仪（电能质量分析）
应用领域：电网，轨道交通，
测试对象：
国际标准：
国家标准：

联系方式：010-68460051
Tel：13520131150

立即询价

PQM-710电能质量分析仪简介：
•记录所有电能系数适合用于所有电压系统种类：64/110 V... 400/690 V, 电压记录高达1500V,
•配合适用于所有互感器，变压器和整流器
•连接系统设置：单相, 双相（+零线）连接，三相四线制（有中性线及无中性线），三相三角形

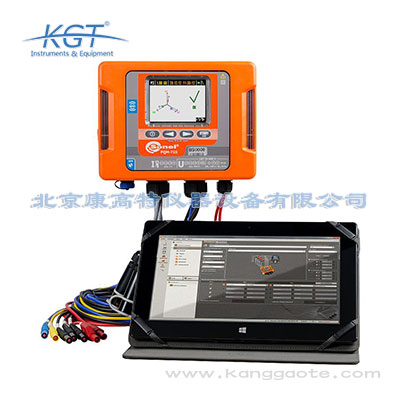

•PQM-710设置和操作全使用者都是由标配的10”平板电脑进行
•独立供电端口（红色测试导线）便于直流回路和变压器的电压测试
•远距离操作并数据传输通过内置GSM模块 (GPRS),
•防盜功能 - 短信通知並地理位置報告(内置GPS模块)
•实时时钟同步到GPS协议

测量性能 - 都遵守EN61000-4-30的A级：
•L1, L2, L3, N-PE电压测试（五个电压入口），*高值，*小值，平均值和瞬时值高达760V，可配整流器使用
•L1, L2, L3, N电流测试：*高值，*小值，平均值和瞬时值高达3kA（取决于使用的电流钳），可配变压器使用
•电流峰值因数（CFI）及电压峰值因数（CFU）
•频率范围：40 Hz – 70 Hz
•有功功率（P），无功功率（Q），畸变功率（D），视在功率包括无功功率的特性（电容性或电感性）
•功率记录：Budeanu方法及IEEE 1459
•有功功率 (EP )，无功功率 (Eq)，视在功率 (ES)
•功率因数，cosφ，tgφ, K因数
•谐波（至50次谐波）
•间谐波（分组测量）
•电压THD及电流THD(总体谐波失真)
•短期閃变 (PST) 长期閃变 (PLT) （符合EN61000-4-15标准A等级要求）
•电流及电压不平衡
•电流事件记录（都包括波形）
•每次平均周期完后,分析仪自动记录电流和电压波形
•全中文操作界面(含Sonel Analyse分析软件)

PQM-702分析仪配合以下电力系统要求：
•额定频率 50/60Hz,
•额定电压: 64/110 V; 110/190V; 115/200V; 127/220V; 220/380V; 230/400V; 240/415V; 254/440V; 290/500 V; 400/690V.
•直流电力系統

PQM-702分析仪可以适用于以下电力系统连接:
•单相
•双相（+共同零线）
•三相四线制（有中性线及无中性线）
•三相三角形连接

技术参数		范围	分辨率	精度
交流电压（真实均方根）	-	0,0…760,0 V	0,01 % Un	±0,1% Un
波峰因数	电压	1,00…10,00 (≤1,65 for 电压 690 V)	0,01	±5%
波峰因数	电流	1,00…10,00 (≤3,6 Inom)	0,01	± 5% m.v.
交流电流 (真有效值）	-	取决于电流钳*	额定范围的0.01%	额定范围的±0.1% （误差不含电流钳误差）
频率	-	40,00...70,00 Hz	0,01Hz	±0,01 Hz
有功功率，无功功率，视在功率，即便功率	-	取决于配置（变压器或整流器跟电流钳）	可达四个小数位	取决于配置（变压器或整流器跟电流钳）
有功电能，无功电能，视在电能，畸变电能	-	取决于配置（变压器或整流器跟电流钳）	可达四个小数位	取决于配置（变压器或整流器跟电流钳）
cosφ 和功率因数(PF)	-	0,00...1,00	0,01	±0,03
tgφ	-	0,00...10,00	0,01	取决于有功功率和无功功率误差
谐波	电压	跟交流电压的真实均方根一致	跟交流电压的真实均方根一致	±5% Uh 对于Uh ≥ 1% Un ±0,05% Un 对于Uh < 1% Un
谐波	电流	跟交流电压的真实均方根一致	跟交流电压的真实均方根一致	± 5% Ih 对于Ih ≥ 3% In ± 0,15% In 对于Ih < 3% In
THD(总体谐波失真）	电压	0,0..100,0%	0,1%	±5%
THD(总体谐波失真）	电流	0,0..100,0%	0,1%	±5%
谐波的有功功率和无功功率	-	取决于配置（互感器跟电流钳）	取决于配置（互感器跟电流钳）	-
谐波的有功功率和无功功率	-	-180,0…+180,0o	0,1o	±(h x 1o)
K因数	-	1,0...50,0	0,1	±10%
闪变严重性 PST, PLT	-	0,20...10,00	0,01	±5%
电压不对称	电压和电流	0,0...20,0%	0,1%	±0,15% (绝对误差)
