PATTR-3D三相变压器变比测试仪

品牌：美国Phenix
分类：变压器变比测试仪
应用领域：电网，电厂，
测试对象：变压器，
国际标准：
国家标准：

联系方式：010-68460051
Tel：13520131150

立即询价

PATTR-3D三相变压器变比测试仪简介：
•高达275 Volts 输出，高精度。
•可选的三级绕组通道。
•全自动分接开关测试模式。
•大型全彩阳光下可读的触摸屏显示。
•USB驱动器和以太网端口。
•符合IEEE C57.12.90和IEC 60076标准。

PATTR-3D三相变压器变比测试仪特点：
便利性及优异表现

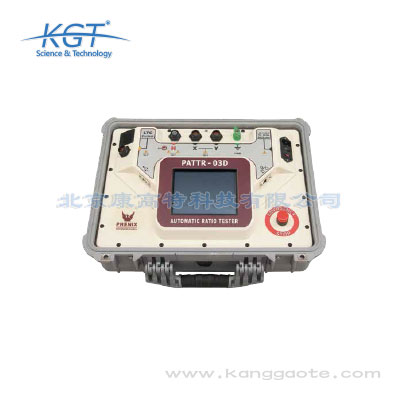

PATTR-3D三相变压器变比测试仪-1

•坚固的设计非常适合处理极端环境的领域或制造环境
•抗感应模式通过抑制附近的感应干扰的不良影响，大大提高了测量的效率
•超大，高对比度，全彩，触摸屏显示屏
•集成LTC控制端子允许手动或全自动测试有载分接开关的测试序列，具有可配置的脉冲持续时间和占空比
•附带的三级绕组通道非常节省时间，一次性测试连接到初级，二级和三级绕组
•测试速度快，可在5~10秒内完成LTC测试
•变比测量范围50000：1，精度0.03%

使用方便
PATTR-3D三相变压器变比测试仪-2

•PATTR-3D具备直观的菜单，高对比度触摸屏，便捷的图形测试表现，拥有市场上*高的测试电压，灵活且多功能测试引线配置，真正的三相输出，适用全部变压器类型。它的存在使得实现高精度变压器匝比测量变得*的简单。

易储存电缆设计
PATTR-3D三相变压器变比测试仪-3

•将电缆从公共连接器轻松拆卸，以便快速正确的储存。
•通过简单连接两个所需的钳位/引线，单相变压器测试的安装时间也减少了。

PATTR-3D三相变压器变比测试仪配件
•测试线，30'（9米）
•测试线延长，20'（6米）
•分接开关线
•接地线
•电源线
•PC软件用于远程控制
•校准证书
•运输箱（可选）

匝比范围	0.6 至 50000
精度	0.03% 0.8 至 1000:1 @ 275 V 0.05% 0.6 至 1000:1 @ 8 V, 40 V & 100 V 0.1% 1000 至 5000:1 0.2% 5000 至 10000:1 0.3% 10000 至 50000:1
测试电压	8 V, 40 V, 100 V, 275 V
电源输入	100 V至265 V，45-65 Hz
相角范围	±180度
相角精度	±0.05度
相角分辨率	±0.1度
励磁电流范围	最高2 A
励磁电流精度	读数的±1％ + 1位分辨率
测量时间	5到10秒
数据存储	> 10,000个测试文件
显示	背光6.5“LCD，640x480，超高亮度
数据显示	• 矢量组，相位，分接位置，匝比，匝比偏差，相位角位移，励磁电流，测试失败的结果 • 最多可同时加载3个测试文件进行比较 • 测试结果的图形和表格表示
接口	USB（USB存储器驱动器），以太网（遥控器）
测试标准	EMI, Safety
尺寸/重量	55磅（25公斤） 20“（508mm）L×16”（406mm）W×9“（229mm）H
运送尺寸	60磅（27公斤） 24“（610mm）L×21”（533mm）宽×15“（381mm）H
