变压器绕组变形检测——SFRA45扫频响应分析仪

前言

电力变压器是当今输配电基础设施中*重要的组成部分。变压器故障在意外中断和非计划维护中花费巨额资金。避免这些故障并使测试和诊断可靠和高效是非常重要的。大型电力变压器的多数绝缘和机械事故*初均由绕阻结构的机械变化引起。绕阻结构的变形、移位可能由于运输、短路电磁力、以及用以支撑线圈的绝缘结构自然老化效应而引起。在变压器事故之前检测绕阻变形可降低维护费用，提高系统可靠性。

SFRA技术的发展

变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致。

当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的绕组变形程度。

扫频响应分析是一种检测电力变压器铁芯和绕组组件的机械和电气变化的检测方法。公用事业公司和服务公司使用扫频响应分析技术已经过超过十余年，并且扫频响应分析已具备了完整的国际标准。

Newtons4th Ltd（缩写为N4L）成立于1997年，旨在为全球市场设计，制造和支持创新的电子测试仪器。N4L的产品组合包括功率分析仪，频率响应分析仪等各类复杂的测试设备。N4L公司的成立原则是采用新型技术和先进的分析技术，以比传统上与这些类型的测量相关的价格更低的价格为客户提供更准确，更易用的仪器。N4L兼具灵活性以及创新性的产品为客户提供了源源不断的的产品解决方案，并且针对用户的需求N4L能够在不断增加的产品系列中开发出许多创新功能。

SFRA45扫频响应分析仪

SFRA45是一种用于检测电力变压器绕阻变形或铁芯中故障的仪器。首先，对一个健康的变压器测出响应曲线，作为“指纹”，该曲线用于变压器经过运输，遭受严重出口短路或当变压器运行年代较长后的预防性试验曲线进行比对。在对变压器进行检测后，系统提供衰减曲线可方便地比较出偏差。这些偏差表示了铁芯移位、铁芯接地故障、线圈变形或移位，同时也能反映出匝间短路和开路以及绑带松动和夹件断裂或松动。

SFRA45完全符合IEC60076-18《电力变压器*8部分—频率测量响应》标准

更短的测试时间

SFRA45自带全彩屏幕，可以直接显示测试图形，同时使用者可以放大扫描得出的部分图像，以便在扫描期间或扫描之后更详细地检查图中的任何差异。无需使用PC来比较变压器扫频图像，使工程师能够在比以前更短的时间内完成测试。SFRA45 能够利用存储在内部存储器或U盘上的现有结果，并在现场测量时作为参考。

更高的测试精度

SFRA45具有5Hz - 45MHz的超高带宽，0.02dB的基本精度，达到了行业*的高频性能，实验结果更加准确。

更小的体积

SFRA45被设计为305×230×45毫米的“平板式”设备，坚固的金属外壳非常适合现场使用，使用者无需外力可轻松双手操作。

更方便的按键操作

SFRA45自带易于使用的SFRA衬套夹具，以确保每次连接都是可靠的，使变压器和SFRA45具有更良好、更可信赖的链接，输入变压器细节的键盘完全符合 IEC60076-18 。SFRA45可设置扫描并在DUT菜单中输入变压器参数，将扫描保存到SFRA45的1GB内部存储器中。

更智能化的软件

根据DLT-911/2004，SFRAComm软件提供了出色的故障诊断帮助，从复杂的数据库（包括多种搜索选项）到自动故障诊断算法，还为更有经验的用户提供了出色的图形功能。

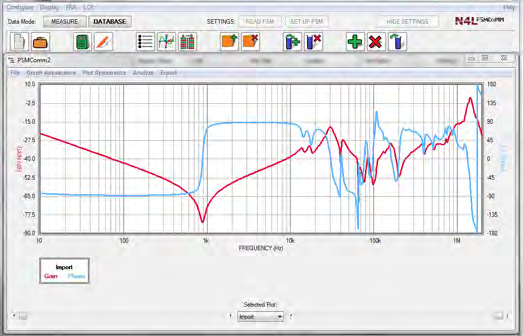

SFRAComm提供简单，快捷和用户直观的变压器扫描诊断。用户可以从内置数据库中过滤掉不需要的扫描，并在一张图上选择*多9次扫描。
