电路接地与供电模块原理解析（一）

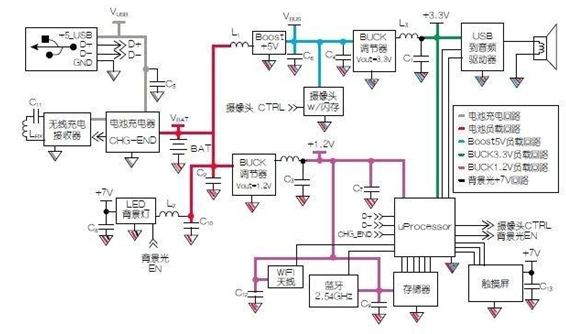

        随着电子产品尺寸变得越来越紧凑、功能越来越强大、用途更加广泛，*终的系统级要求，以及移动和固定设备的复杂性也变得日益突出。这种复杂性来源于要求在模拟和数字电路之间实现无线和有线的互连，需要系统工程师使用多个电源轨和混合电路设计。具有模拟和数字信号的电路一般倾向于设置几个接地参考，这样经常导致电路杂乱无章，设计目的无法实现，表面上看上去很可靠的方案却*终成为故障之源。这里将重点放在理解电路的需求和预先规划*终的系统，因为这两个步骤的结果是有效地把图纸转变为*终的印刷电路板。在设计阶段花一些时间从电流路径和噪声敏感性的角度来考虑一个复杂系统的每个功能模块，然后根据电流总是在一个循环回路中流动的简单公理来设置这些模块及供电电路，这样当今系统工程师所面对的复杂电路*可以分解为许多可管理的部分，以便实现*终的可靠设计。

简单电路的电源和接地分析

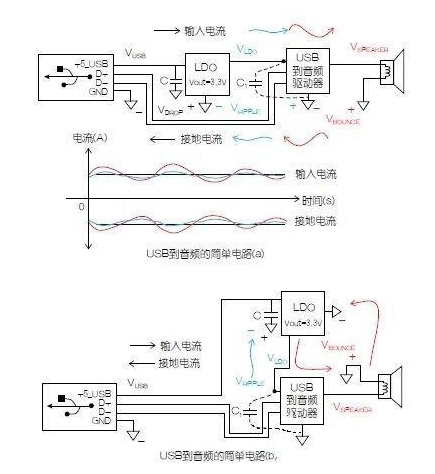

        为了证明该理论，让我们来看一个简单的电路并考虑所示的连接。该基本电路包括三个要素，一个低压差（LDO）线性调节器，一个微处理USB 数据线接到音频驱动器，和一个扬声器，所有这些都由一个连接到某个计算主机的USB插头供电。在本例中，USB到音频驱动器必须用3.3V供电。由于扬声器采用音频驱动器的输出供电，所以音频输入驱动器需要+3.3V LDO，其由USB连接器供电（+5V），这似乎可以得到一个显而易见的结论，即可将它们放置在图1（a）原理图所示的位置。但是，在这种框架下，驱动扬声器工作的电流在返回到电流源驱动器时会产生一个电压反弹，该电压反弹会反过来作用于LDO并*终影响到USB 连接器。在本例中，把USB数据转换为音乐的基准电压会以音乐播放的速率反弹。由于扬声器电感所产生的相移会增大误差，这将和由于电流提升产生的高音量混合在一起。电压反弹也将导致纹波出现，这将降低扬声器发出的音质。

        这将减少到达DC的纹波，之后电流只引起电压降，并且不会随时间而变化很多（上面等式中的Δt应该被视为可听频率12~14kHz的平均值）。通过在各IC之间使用较宽的电源和GND连接来限制由欧姆定律所得到的电压降值（电流与电阻的乘积），可控制误差的大小。

        GND和电源线的宽度应当根据可接受的损耗来确定。对于典型的1盎司铜印刷电路板，其电阻可以估算大约为每平方0.5mΩ。由于此问题不能总是通过添加电容去缓解，而应该采用图 1（b）中的方案来从根本上解决。LDO是放在音频驱动IC的上方，可以使立体声电流回路避免了敏感的音频驱动GND，这样产生的GND电压反弹不会影响音频驱动，只有小的纹波干扰出现。
