皮托管及其使用方法

       皮托管，又名“空速管”，“风速管”，英文是Pitottube。皮托管是测量气流总压和静压以确定气流速度的一种管状装置，由法国H.皮托发明而得名。严格地说，皮托管仅测量气流总压，又名总压管；同时测量总压、静压的才称风速管，但习惯上多把风速管称作皮托管。

皮托管用途

       皮托管通常用于测量飞行器的空速和工业设施的气体流动速度，可以用来测量某给定点的局部速度而不是整条管线的平均速度，空速管测量出来的静压还可以用来作为高度表的计算参数。如果膜盒完全密封，里面的压力始终保持相当于地面空气的压力。这样当飞机飞到空中，高度增加，空速管测得的静压下降，膜盒便会鼓起来，测量膜盒的变形即可测得飞机高度。这种高度表称为气压式高度表。皮托管除了用于测量飞机速度还兼具其他多种功能。在科研、生产、教学、环境保护以及隧道、矿井通风、能源管理部门，常用皮托管测量通风管道、工业管道、炉窑烟道内的气流速度，经过换算来确定流量，也可测量管道内的水流速度。用皮托管测速和确定流量，有可靠的理论根据，使用方便、准确，是一种经典的广泛的测量方法。此外，它还可用来测量流体的压力。

皮托管结构
       L型皮托管用两根不同直经不锈钢管子同心套接而成，内管通直端尾接头是全压管，外管通侧接头是静压管。指向杆与测杆头部方向一致，使用时可确定方向，使测头对准来流方向。

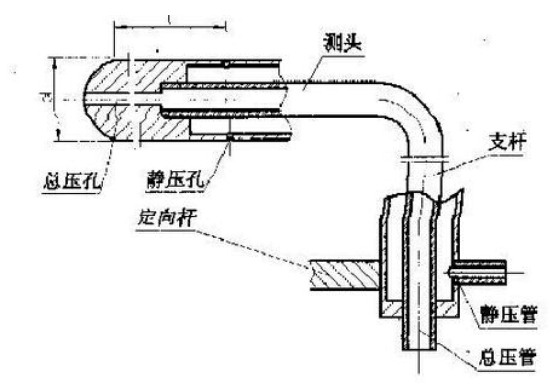

L型皮托管制造结构图
       L型皮托管由两根不同直径的不锈钢圆管子同心套接而成，内管通直端尾部接头是全压口，外管通侧端接头是静压口。方向杆与皮托管椭圆头部方向一致，使用时可确定方向，使皮托管椭圆头部面对平行气流方向。（如下图所示）

       1．要正确选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量断面离来流方向的弯头、阀门、变径异形管等局部构件要大于4倍管道直径。离下游方向的局部弯头、变径结构应大于2倍管道直径。

       2．皮托管的直径规格选择原则是与被测管道直径比，不大于0.02。以免产生干扰，使误差增大。测量时不要让皮托管靠近管壁。

       3．测量时应当将全压孔对准气流方向，以指向杆指示。测量点插入孔处应避免漏风，防止该断面上气流干扰。按管道测量技术规范，应合理选择测量断面的测点。

       4．皮托管只能测得管道断面上某一点的流速，但计算流量时要用平均流速，由于断面流量分布不均匀，因此该断面上应多测几点，以求取平均值。测点按烟道（管道）测量法规定，按“对数一线性”法划分，也可按常用的等分面积来划分。

       5．S型皮托管静压接头处敲有标记号码，并在鉴定单上注明皮托管系数。鉴定单应长期保存，以供计算。
