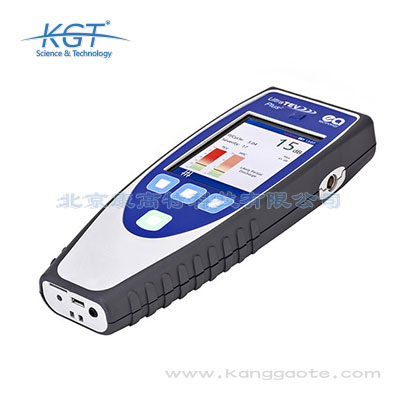

UltraTEV Plus多功能手持式局部放电检测仪是电力电气系统局部放电探测的安全新标准。 是局部放电日常巡检的手持式定量工具。 内置非侵入式超声波和 TEV 双传感器来检测内部放电和表面放电。可数值显示局放的幅值，频率，严重性指数等参数，有故障预*功能。配合UltraDishTM 超声波聚波器，可侦听输配电线路的放电。
UltraTEV Plus技术指标
1.TEV（瞬时接地电压）测量
传感器：电容性
测量范围：0-60dBmV
分辨率：1dB
精度：±1dB
每周期*大脉冲数：655
*小脉冲频率：10Hz
2.超声波测量
测量范围：-7dBpV 至 68dBμV
分辩率：1dB
精度：±1dB
传感器灵敏度：-65dB（0dB = 1volt/μbar 有效值 SPL）
传感器中心频率：40 kHz
传感器直径：16mm
外差频率：38.4 kHz
3.硬件
外罩：天然色注塑盖
指示器：彩色背光 LCD
充电指示：LED
控制器：薄膜键盘
连接器：2.1mm 低压直流充电器输入
3.5mm 立体声耳机插座；外部超声波传感器输入
耳机：*小 8 欧姆
4.环境
工作温度：0-55 ℃
湿度：0-90 % RH 无凝露
IP 等级：54
5.尺寸
尺寸：205mm x 72mm x 35mm
重量：0.3kg
6.电源
内部电池：3.7V、3.6Ah 锂离子
正常工作时间：约 5 小时
电池保护：当测量到低电压或经过 10 分钟无操作时，自动关机。
7.电池充电器
额定电压：90–264VAC
频率：47-63Hz
充电电压：DC/6V
充电电流：500 mA
完全充电所需时间:7 小时
尺寸：74mm x 44mm x 34 mm
重量：0.12 kg
工作温度：0-40℃
湿度：20-85% RH 无凝露
8.声波集波器 UltraDish ™
变电站中测试的部件如绝缘子，变压器及绝缘套等。
测量增益：16dB（与内部传感器相比，离目标 2.5 米处）
传感器中心频率：40kHz *大定位距离约 100 米。
传感器直径：16mm
激光电源：4.5 mW，IIIR 级
激光点尺寸：6mm，于 5m 远处
抛物面反射器外直径：275mm
抛物面反射器标准直径：250mm
重量：0.6 kg
工作温度：-10-50℃
湿度：0-90%相对湿度，无凝露
IP 等级：54
